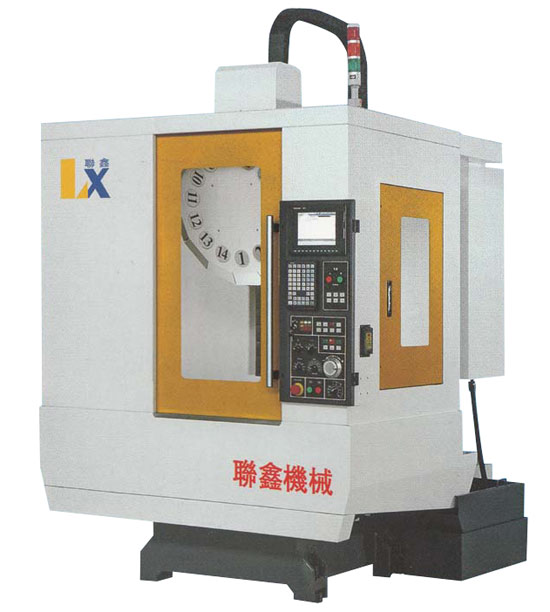

適用范圍：
特別適用合攢孔攻牙3C零件、以及五金、模具、汽配、石墨。
性能特點：
·大跨距高剛性結構設計。
·直結高速主軸反應靈敏、可6000轉攻牙。
·三軸快速位移48米，大幅降低加工時間。
·加高主柱設計，預留加裝第4、5軸空間。
·高穩定換刀系統、減少非加工時間。
·機臺排削采用后排式、最佳排屑角度設計、配合大流量？屑系統。
機器參數：
·XYZ行程：500/400/300mm
·XYZ快速移位：48/48/48m/min
·主軸轉速：12000rpm
·主軸速度：30#
標準附件：
1，剛性攻牙
2，工作燈
3，自動潤滑系統
4，刀具冷卻系統
5，直結式主軸系統
6，密封式電器箱及熱交換器
7，全罩式護罩
8，三軸進給防撞系統
9，切削液系統
10，底座 銷裝置
選擇附件：
1，伺服刀庫
2，穩壓器
3，15000、24000rpm高速主軸
4，主軸中央出水
5，空氣槍及水槍
6，油水分離器
7，刀具自動量測
8，刀具破損檢測
9，第四軸（分離盤）
控制器
三菱
M70B
行程
X/Y/Z軸行程
500/400/300mm
主軸鼻端到工作臺距離
200-500mm
進給
X/Y/Z軸快速進給
48/48/48m/min
切削進給
10/10/10m/min
伺服馬力
1.5/1.5/3.0kw
工作臺
工作臺尺寸
620×420mm
工作臺負重
≤250kg
T型溝（尺寸 × 數量）
18 ×3 ×125mm
主軸
主軸鑽度
BT30
主軸轉速
12000rpm
主軸馬力
5.5kw
自動刀庫
刀庫形式
夾臂式
刀具數量
14
刀具重量
≤3kg
換刀時間T to T
1.8sec.
其它
面積要求
2100 ×1600mm
機器高度
≤2750mm
氣壓需求
2800kg
電力需求
15KA
鉆孔
刀具 mm
主軸轉速 rpm
進給速度 mm/min
攻牙
刀具直徑 mm
螺距 mm
面銑
主軸轉速 rpm
進給 mm/min
切削量
8500 ×3000
610c m3 /min
加工條件/ 材料
ADC
Φ 38 ×1200 ×100
M27 ×3.0
